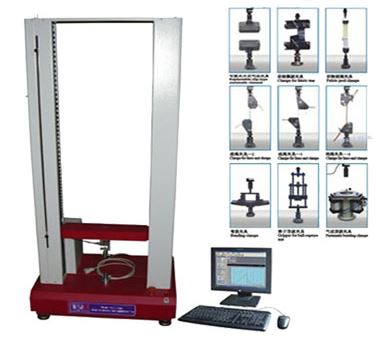

Универсальная машина для испытания прочности мебели TU250P Universal Tensile Testing Machine

Назад в каталог

Этот комбинированный испытательный стенд в основном применяется для корректировки положения фурнитуры на рамах кроватей, двухъярусных кроватей и раскладных кроватей, детских кроваток и складных кроваток.

Эта машина оснащена необходимыми креплениями и исполнительными механизмами, которые также могут быть использованы для испытаний мягкой мебели и мебели для сидения, столов, кроватей и двухъярусных кроватей, матрасов, кресел, скамеек, шкафов и т.д.

Машина может применяться, например, для регулировки механизмов раскладных диванов, регулировки по высоте и положению подголовников кресел и мягкой мебели, регулировки фиксаторов механизмов мебели. Прибор для испытания на устойчивость к ударам применяется для оценки прочности крепежных элементов.

Система управления

Все устройство управляется при помощи центрального Программируемого Логического Контроллера (ПЛК). Блок управления оснащен пластиковыми колесиками, обеспечивающими возможность его использования, как в стационарном, так и в подвижном режиме. К блоку управления подключается до 5 осей испытательных механизмов пневматического либо электрического типа.

Кабеля для подключения осей для проведения испытаний проложены внутри осей. Кроме того, на коробке блока управления находится основной аварийный выключатель, обеспечивающий отключение всех осей при возникновении нештатной ситуации. Устройство подготовки воздуха состоит из фильтра, клапана включения и распределителя, также расположенных в корпусе блока управления. Оси для проведения испытаний подключаются шлангами с быстроразъемными соединителями.

Комплект поставки:

• 1 Блок управления на Программируемом Логическом Контроллере (ПЛК) с сенсорной панелью
• 1 Рама испытательного бокса площадью 2,5х2,5 м, высотой 2 м. Рама изготовлена из облегченных профилей R&K 80х80, скрепленных винтовыми соединениями и укрепленных на углах ластовицами.
• 4 вертикальных и 1 горизонтальный профиль используются в качестве крестовины для установки пневмоцилиндра. Крестовина легко перемещается благодаря роликовым направляющим.
• Внутри рамы размещаются 2 перемещаемые усиленные полосы для базовых пластин.
• 4 пневматических оси для проведения испытаний в горизонтальной плоскости с пневмоприводами, регулируемой нагрузкой, с поршнями диаметром 50 мм и ходом 300 мм. Возможно приложение нагрузки до 1500 Н. Тензометрические датчики на 5 кН.
• 1 пневматическая ось для проведения испытаний в вертикальной плоскости с пневмоприводами, регулируемой нагрузкой, с поршнями диаметром 80 мм и ходом 500 мм. Возможно приложение нагрузки до 2500 Н. Тензометрические датчики на 5 кН. Устанавливается на дополнительном элементе, перемещается в продольном направлении, установлена ниже деталей основной траверсы.
• 5 тензометрических датчиков на 5 кН встроены в оси.
• Используется система контроля рабочего давления насадки и концевой выключатель ограничителя хода поршня.
• 1 кнопка аварийного останова на каждой оси прибора.
• 5 нагрузочных подушек (испытания на стабильность и долговечность)
• 2 угловые нагрузочные подушки (испытания на стабильность и долговечность)
• 3 ударных элемента (испытания на удар/падение)
• 12 наборов насадок и фиксаторов (для фиксации положения раскладных кроватей)
• 5 исполнительных механизмов для приложения нагрузки (для выполнения манипуляций, требуемых в ходе испытаний)
• 1 ударное устройство (испытания на удар/падение)
• 1 ударное устройство для лестницы
• рамочный ударный элемент
• 1 рама испытательного бокса 2,5х2,5х2,0 м. (ШхГхВ)
• 1 Блок управления на Программируемом Логическом Контроллере (ПЛК) с сенсорной панелью

Характеристики

• Большинство испытаний, перечисленных ниже, могут быть выполнены при помощи этой машины.
• Испытание на опасность - защемление головы, шеи и пальцев
• 1 клиновые блоки
• 1 макет бедра
• 1 макет головы
• 1 шаблон отверстий V-образной и непостоянной формы
• 1 макет пальца с полусферическим концом
• 1 макет пальца с коническим концом
• 1 макет конуса
• Испытание на прочность кроватей, двухъярусных кроватей и кроватей на колесиках (выкатывающихся)
• Испытание перемычек у ног и изголовья, испытание на стягивание балдахина (на статической рамке)
• Испытание на распределенную нагрузку
• Испытание на устойчивость спальных мест
• Статическая нагрузка элементов безопасности (боковые брусья, поручни)
• Статическая нагрузка на каркас кровати, направленная вверх и вниз.
• Ударная нагрузка на каркас кровати (испытания на падение)
• Испытание прочности кромок кровати
• Испытание прочности каркаса кровати
• Испытание реакции на статическую нагрузку каркаса кровати
• Испытание реакции на статическую нагрузку кромок кровати
• Испытание на прочность рамы и крепежных элементов
• Испытание на устойчивость верхнего спального места двухъярусной кровати
• Испытание на прочность крепления верхнего спального места в раме двухъярусной кровати (испытание прочности крепления)
• Испытание лестницы двухъярусной кровати
• Испытание установки и снятия лестницы
• Испытание на удар обувью
